Das Sortiment

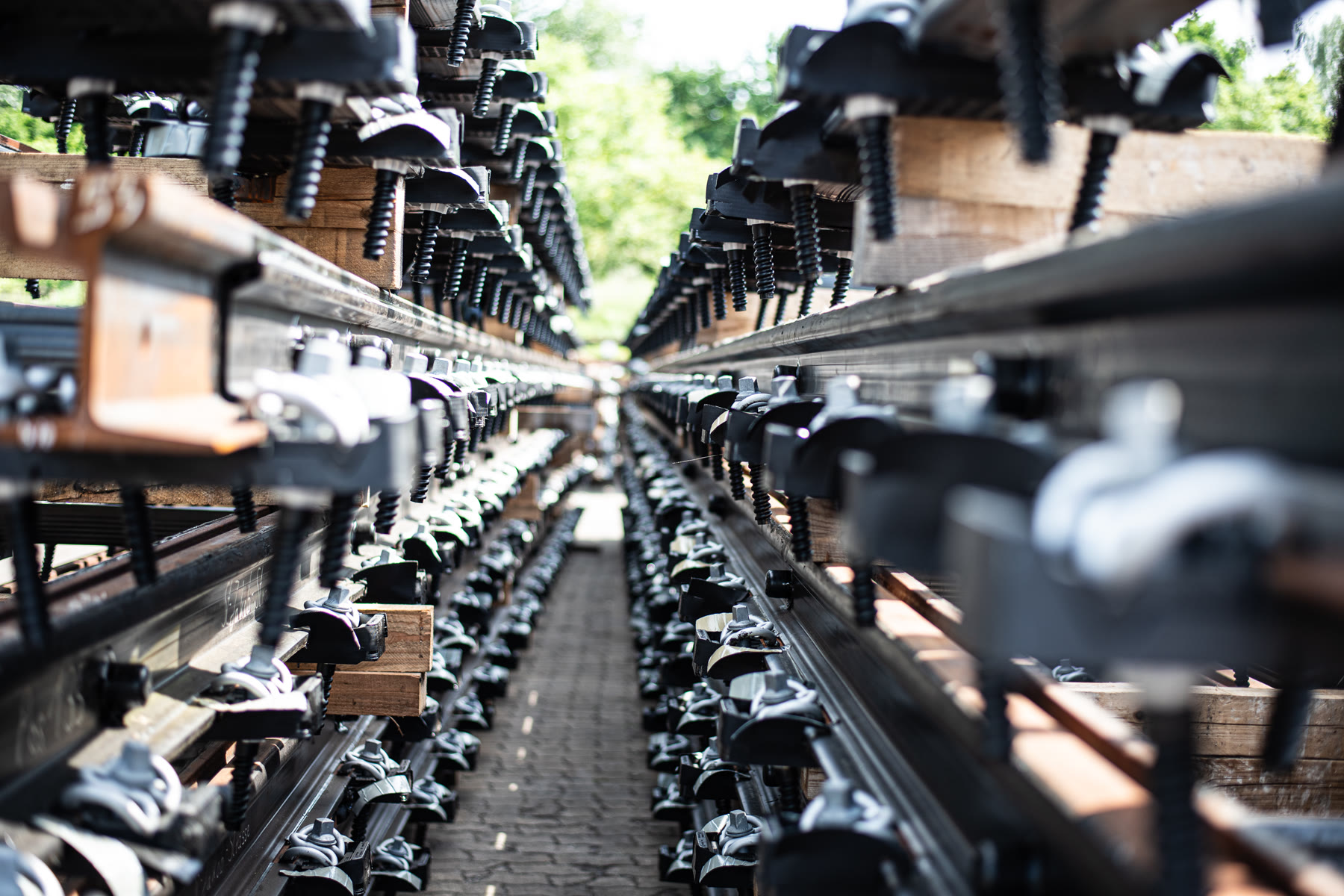

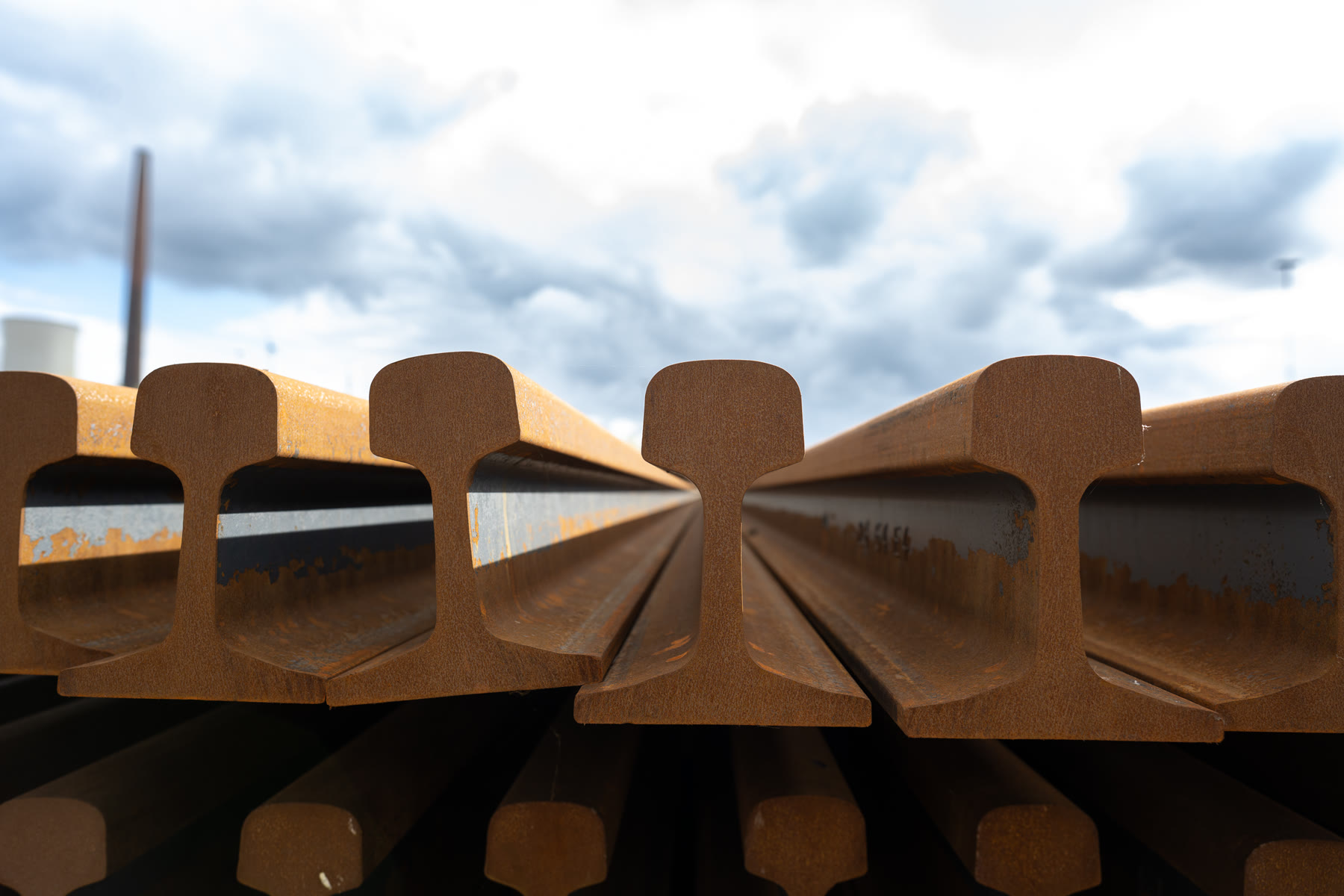

Wir liefern Schienen für jeden Einsatzzweck: von der Vignolschiene im Streckengleis über die Rillenschiene im Straßenbahnbereich bis zur Kranbahnschiene in der Industrie. Neu und gebraucht.

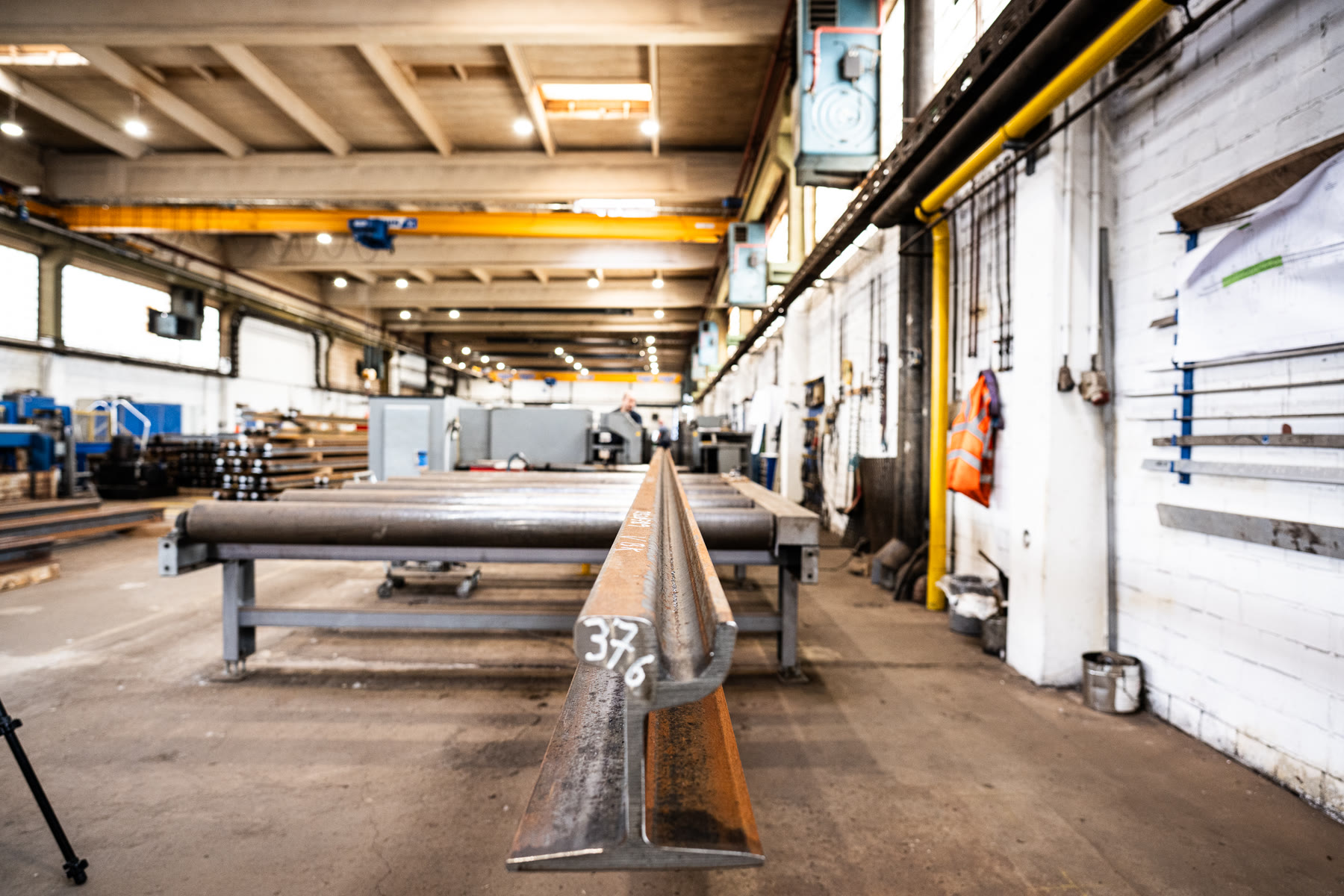

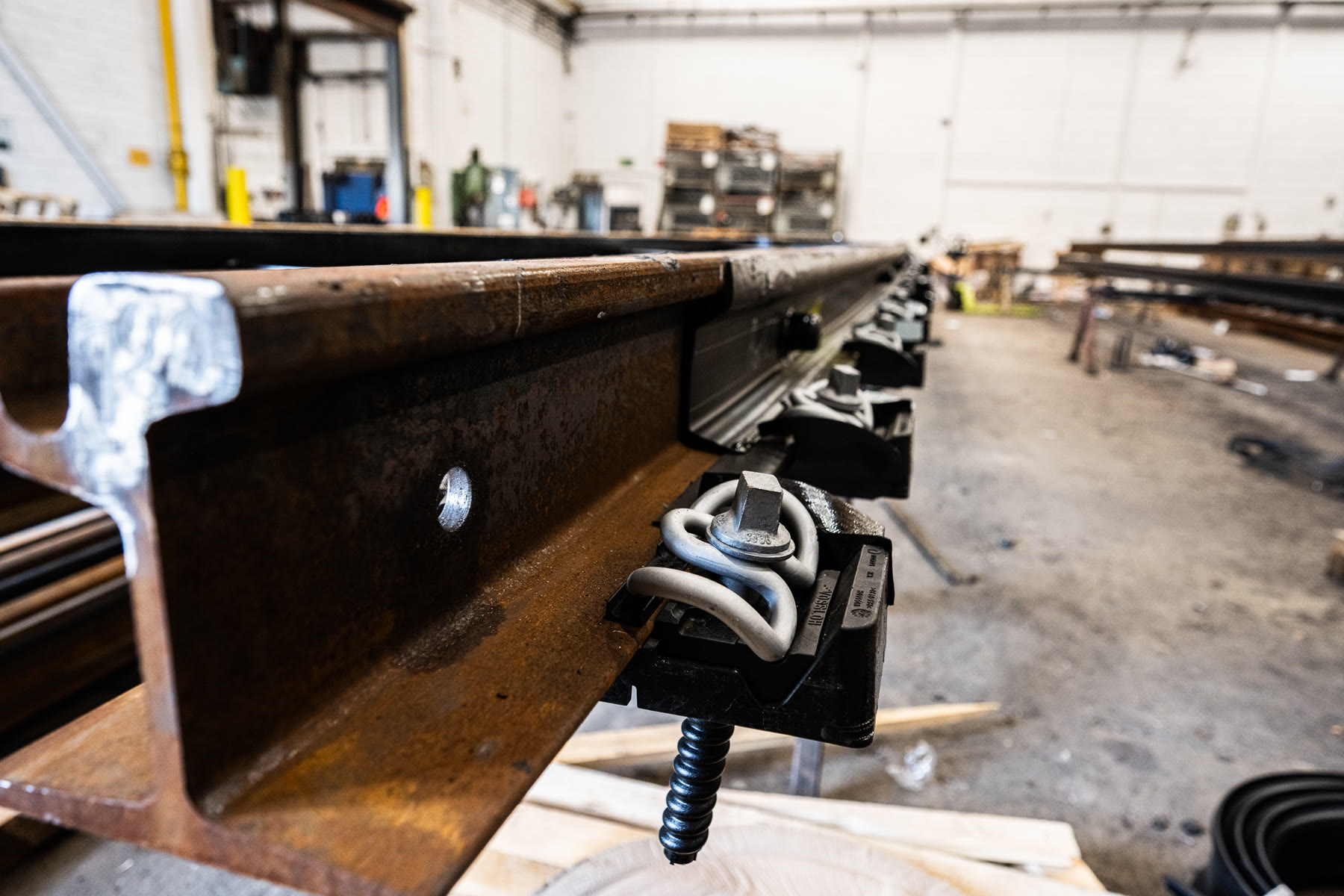

Auf Wunsch übernehmen wir auch die Weiterverarbeitung, unter anderem Zuschnitte, Biegen, Spurstangenlochung und Laschenlochung.
Neue Schienen liefern wir in den Längen 12, 15, 18, 30, 60 und 120 Metern sowie in allen Regel- und Sondergüten. Die gängigen Schienenprofile halten wir in den Längen bis 30 Meter ständig auf Lager und können diese flexibel nach Ihren Anforderungen konfektionieren. Darüber hinaus unterstützen wir Sie auch bei Sonderprofilen und individuellen Anforderungen mit maßgeschneiderten Lösungen.
Gebrauchte Vignolschienen liefern wir standardmäßig in Längen von 12 bis 15 Metern. Weitere Längen sind auf Anfrage verfügbar und können entsprechend Ihrer individuellen Anforderungen bereitgestellt werden.
| Profil (EN) | Gewicht kg/m | Höhe mm | Fuß mm | Kopf mm | Rm min N/mm² | Vorrat m |
|---|---|---|---|---|---|---|
| S 7 | 7,00 | 65 | 50 | 25 | 540 | 5 / 6 |
| S 10 | 10,00 | 70 | 58 | 32 | 540 | 6 / 8 / 10 / 12 |
| S 14 | 14,00 | 80 | 70 | 38 | 690 | 6 / 8 / 10 / 12 |
| S 18 | 18,30 | 93 | 82 | 43 | 540 / 690 | 6 / 8 / 10 / 12 |
| S 20 | 19,84 | 100 | 82 | 44 | 690 | 6 / 8 / 10 / 12 |
| S 24 | 24,43 | 115 | 90 | 53 | 690 | 8 / 12 |
| S 30 | 30,03 | 108 | 108 | 60,30 | 690 | 12 / 15 |
| 33 E1 | 33,47 | 134 | 105 | 58 | 680 | 12 / 15 |
| S 41 A | 41,24 | 138 | 125 | 67 | 690 / 880 | 12 / 15 |
| ASCE 85 (GX 42) | 42,16 | 131,76 | 131,76 | 65,09 | 835 | 12 / 15 |
| 49 E1 | 49,39 | 149 | 125 | 67 | 880 / 1080 | 12 / 15 / 18 / 30 |
| 49 E5 | 49,13 | 149 | 125 | 67 | 880 / 1080 | 12 / 15 / 18 / 30 |
| 54 E1 | 54,77 | 159 | 140 | 70 | 880 | 12 / 15 / 18 |
| 54 E4 | 54,31 | 154 | 125 | 67 | 880 / 1080 | 12 / 15 / 18 / 30 |
| 60 E1 | 60,21 | 172 | 150 | 72 | 880 / 1080 | 12 / 15 / 18 / 30 |
| 60 E2 | 60,03 | 172 | 150 | 72 | 880 / 1080 | 12 / 15 / 18 / 30 |
| R 65 | 64,86 | 180 | 150 | 73 | 880 | 12 / 15 |
Vorratsliste nach dem Lieferprogramm unseres Partners Heinrich Krug GmbH & Co. KG. Weitere Profile, darunter 54 E2, 54 E3, 46 E2 und 50 E6, auf Anfrage. Welche Stahlgüte zu welcher Mindestzugfestigkeit gehört, steht in der Gütenübersicht.

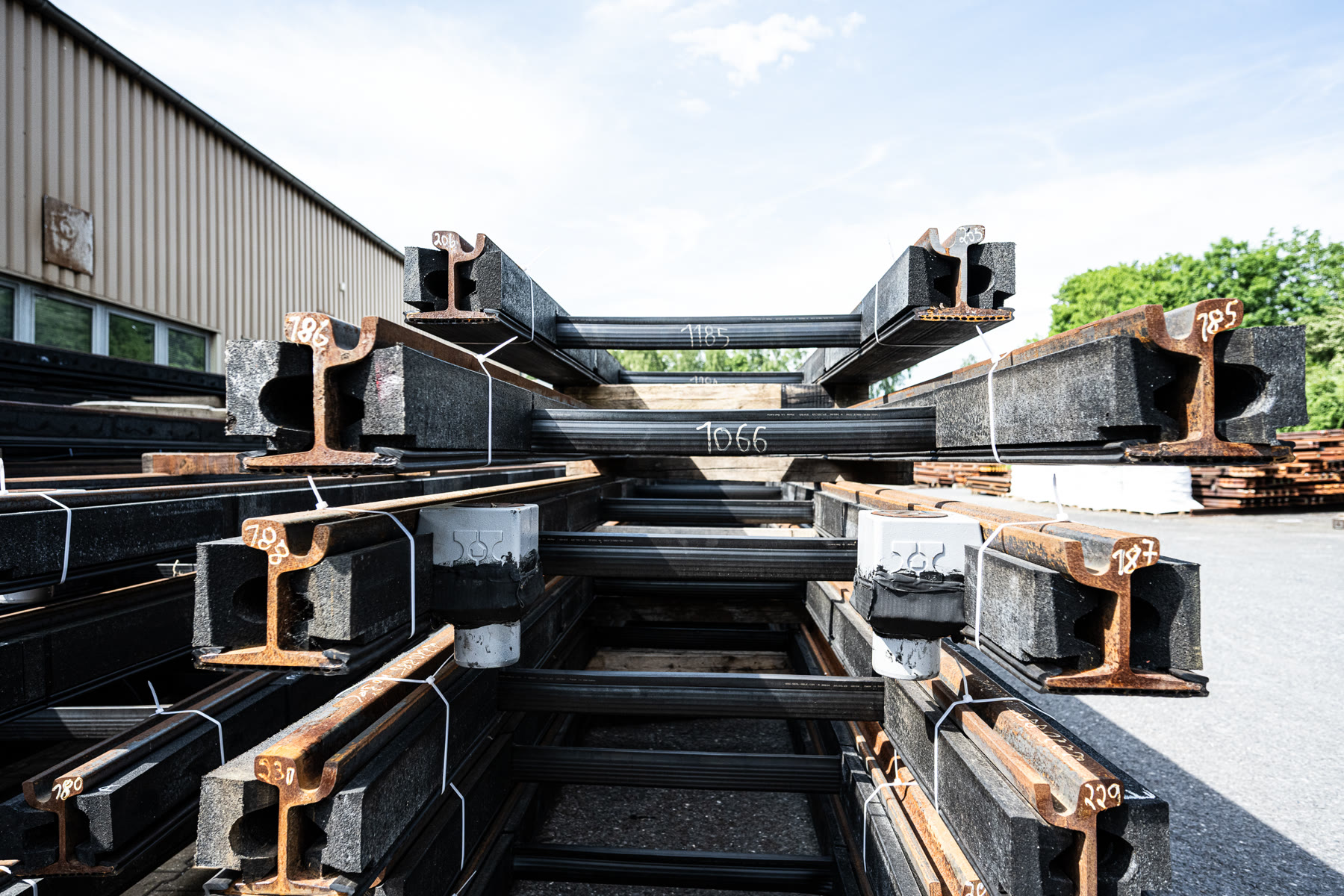

Neue Rillenschienen liefern wir primär in den Längen 12, 15 und 18 Meter in allen Regel- und Sondergüten.
Zusätzlich übernehmen wir die Trassierung und Konfektionierung kompletter Rillenschienengleise.
| Profil | Gewicht kg/m | Höhe mm | Fuß mm | Kopf mm | Fahrbreite mm | Rillenbreite mm | Rm min N/mm² | Vorrat m |
|---|---|---|---|---|---|---|---|---|
| 57 R1 | 56,54 | 182 | 150 | 127 | 51,92 | 60,46 | 680 / 880 | 12 / 15 / 18 |
| 67 R1 | 66,76 | 180 | 180 | 135 | 60,03 | 58,66 | 680 / 880 | 12 / 15 / 18 |
| 59 R2 | 58,20 | 180 | 180 | 113 | 55,83 | 42,35 | 680 / 780 / 880 | 12 / 15 / 18 |
| 60 R1 | 60,59 | 180 | 180 | 113 | 56 | 36 | 680 / 780 / 880 | 12 / 15 / 18 |
| 60 R2 | 59,75 | 180 | 180 | 113 | 55,83 | 36,35 | 680 / 780 / 880 | 12 / 15 / 18 |
| 54 R2 | 54,26 | 152,50 | 141,50 | 115,60 | 56,20 | 41 | 680 / 780 / 880 | 12 / 15 / 18 |
| Ri55NK | 55,45 | 150 | 150 | 113 | 56 | 36 | 680 / 780 / 880 | 12 / 15 / 18 |
Vorratsliste nach dem Lieferprogramm unseres Partners Heinrich Krug GmbH & Co. KG. Rillenschienen führen wir neu in den Längen 12, 15 und 18 Metern. Weitere Güten und Ausführungen auf Anfrage. Welche Stahlgüte zu welcher Mindestzugfestigkeit gehört, steht in der Gütenübersicht.
Wir liefern Spurrillenschienen für eine Vielzahl gängiger Vignolschienenprofile. Durch die Kombination aus Vignolschiene und Spurrillenschiene Bauart Krug lassen sich Gleisanlagen sicher in Asphalt-, Beton- oder Pflasterflächen integrieren.
Neben der Lieferung können wir Ihnen ebenfalls die bedarfsgerechte Bearbeitung der Spurrillenschienen entsprechend Ihren Anforderungen anbieten. Dazu gehören:
| Für Schienenprofil | Rillenweite mm | Max. Länge m | Gewicht kg/m | Ausführung |
|---|---|---|---|---|
| 41 E1 | 53,7 | 15 | 22,30 | Standard |
| 49 E1 / E5 | 56,0 | 15 | 22,30 | Standard |
| 54 E4 | 56,5 | 15 | 22,30 | Standard |
| 54 E1 | 56,0 | 15 | 21,50 | Standard |
| 60 E1 / E2 | 56,0 | 15 | 22,30 | Standard |
| R 65 | 56,0 | 15 | 21,70 | Standard |
| 49 E1 / E5 | 45,0 | 15 | 21,90 | Spezialform |
| NP 46 / 46 E3 | 53,0 | 15 | 21,60 | Spezialform |
Vorratsliste nach dem Lieferprogramm unseres Partners Heinrich Krug GmbH & Co. KG. Die Spurrillenschiene wird gegen die Rillenschiene gesetzt und bildet die Gegenschiene. Weitere Ausführungen auf Anfrage.
Gemeinsam mit unserem Partner Heinrich Krug liefern wir alle gängigen Kranschienenprofile, meist aus Vorrat, insbesondere die Baureihe A45 bis A150 nach DIN 536 sowie Flach- und Sonderprofile. Dazu bieten wir die komplette Anarbeitung an, unter anderem Zuschnitte von Fixlängen, rechtwinklig oder als Gehrungsschnitt, Ausfräsungen für Festpunkte, Reduzierung der Schienenfußbreite und Stufenstöße.
Unsere Fachabteilung für Kranbahntechnik berät Sie zu Kranschienen, Befestigungsmaterial, Montage sowie Material- und Montagetechnik. Auf Wunsch begleiten wir Ihre Maßnahme von der Planung bis zur Auslieferung und übernehmen die Montage vor Ort, einschließlich Dokumentation durch Messprotokolle und Verschweißen der Schienenstöße.
Zum Kranbahnsystem liefern wir außerdem:
| Profil | Gewicht kg/m | Höhe mm | Fuß mm | Kopf mm | Steg mm | Rm min N/mm² | Vorrat m |
|---|---|---|---|---|---|---|---|
| A 45 | 22,10 | 55 | 125 | 45 | 24 | 690 / 880 | 10 / 12 / 15 |
| A 55 | 31,80 | 65 | 150 | 55 | 31 | 690 / 880 | 10 / 12 / 15 |
| A 65 | 43,10 | 75 | 175 | 65 | 38 | 690 / 880 | 10 / 12 / 15 |
| A 75 | 56,20 | 85 | 200 | 75 | 45 | 690 / 880 | 10 / 12 / 15 |
| A 100 | 74,30 | 95 | 200 | 100 | 60 | 690 / 880 | 10 / 12 / 15 |
| A 120 | 100 | 105 | 220 | 120 | 72 | 690 / 880 | 10 / 12 / 15 |
| A 150 | 150,30 | 150 | 220 | 150 | 80 | 690 / 880 | 12 / 15 |
| MRS 87A (PRI 85) | 86,80 | 152,40 | 152,40 | 101,60 | 34,93 | 690 / 880 | 12 / 15 |
| MRS 125 | 125 | 180 | 180 | 120 | 40 | 690 / 880 | 12 / 15 |
| MRS 221 | 221,40 | 160 | 220 | 220 | 145 | 690 / 880 | 12 / 15 |
| SP 100 | 89,05 | 150 | 150 | 100 | 38 | 690 / 880 | 12 / 15 |
| SP 120 | 118,28 | 170 | 170 | 120 | 44 | 690 / 880 | 12 / 15 |
| CR 104 (MRS 51) | 51,59 | 127 | 127 | 63,50 | 25,40 | 690 / 880 | 12 / 15 |
| CR 105 (MRS 52) | 52,09 | 131,80 | 131,80 | 65,10 | 23,80 | 690 / 880 | 12 / 15 |
| CR 135 (MRS 67) | 66,97 | 146 | 131,80 | 87,30 | 31,80 | 690 / 880 | 12 / 15 |
| CR 171 (MRS 85) | 84,83 | 152,40 | 152,40 | 109,20 | 31,80 | 690 / 880 | 12 / 15 |
| CR 175 (MRS 87B) | 86,80 | 152,40 | 152,40 | 108 | 38,10 | 690 / 880 | 12 / 15 |
Vorratsliste nach dem Lieferprogramm unseres Partners Heinrich Krug GmbH & Co. KG. Weitere Kranschienenprofile und Sonderlängen auf Anfrage.
Über unsere gängigen Schienenprofile hinaus stehen wir Ihnen auch bei besonderen Anforderungen zur Seite. Dank fundierter Marktkenntnis und zuverlässiger Partner beschaffen wir auch Profile außerhalb unseres Standardsortiments.
Die Festigkeit einer Schiene steckt nicht im Profil, sondern im Stahl. Jedes Profil ist in mehreren Güten lieferbar: dieselbe Geometrie, unterschiedlich harte Fahrfläche. Welche Güte die richtige ist, entscheidet die Belastung: Bogenradius, Achslast, Verkehrsart.
| Güte | Zugfestigkeit Rm | Härte Fahrfläche | Bruchdehnung A5 | Merkmal |
|---|---|---|---|---|
| R200 | ≥ 680 N/mm² | 200–240 HBW | 14 % | unlegiert, weichere Güte |
| R200V | ≥ 680 N/mm² | 220–260 HBW | 15 % | vanadiumlegiert |
| R220 | ≥ 770 N/mm² | 220–260 HBW | 12 % | unlegiert |
| R260 | ≥ 880 N/mm² | 260–300 HBW | 10 % | Regelgüte im Streckengleis |
| R260Mn | ≥ 880 N/mm² | 260–300 HBW | 10 % | manganlegiert |
| R260V | ≥ 880 N/mm² | 280–320 HBW | 12 % | vanadiumlegiert |
| R320Cr | ≥ 1080 N/mm² | 320–360 HBW | 9 % | erhöhter Verschleißwiderstand |
| R350HT | ≥ 1175 N/mm² | 350–390 HBW | 9 % | enge Bögen, hohe Achslasten |
| R350LHT | ≥ 1175 N/mm² | 350–390 HBW | 9 % | erhöhter Widerstand gegen Rollkontaktermüdung |
| R400HT | ≥ 1280 N/mm² | 400–440 HBW | 8 % | höchste Belastungen, sehr enge Bögen |
